Carbon Steel Tubes for General Structural Purposes
| DIN 2448 | ASTM A53 | Steel requirements | Note | Another tubing |

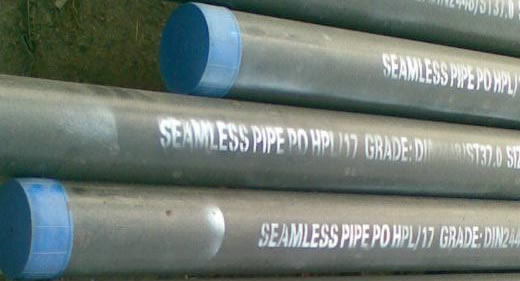

Standard: DIN 2448
DIN 2448 Seamless Steel Pipes and Tubes-Dimensions, Conventional Masses per Unit Lengthstandard reference.
Dimensions
O.D. | Wall Thickness (mm) |
|||||||||||||||||
2 | 2,3 | 2,6 | 2,9 | 3,2 | 3,6 | 4 | 4,5 | 5 | 5,6 | 6,3 | 7,1 | 8 | 8,8 | 10 | 11 | 12,5 | 14,2 |
|
Weight (kg/m) |
||||||||||||||||||
17,2 | 0,75 | 0,84 | 0,936 | 1,02 | 1,1 | 1,21 | 1,3 | 1,41 |
|
|
|
|
|
|
|
|
|
|
19 | 0,838 | 0,947 | 1,05 | 1,15 | 1,25 | 1,37 | 1,48 | 1,61 | 1,73 |
|
|
|
|
|
|
|
|
|
20 | 0,89 | 1 | 1,12 | 1,22 | 1,33 | 1,46 | 1,58 | 1,72 | 1,85 |
|
|
|
|
|
|
|
|
|
21,3 | 0,95 | 1,08 | 1,2 | 1,32 | 1,43 | 1,57 | 1,71 | 1,86 | 2,01 |
|
|
|
|
|
|
|
|
|
25 | 1,13 | 1,29 | 1,44 | 1,58 | 1,72 | 1,9 | 2,07 | 2,28 | 2,47 | 2,68 | 2,91 |
|
|
|
|
|
|
|
25,4 | 1,15 | 1,31 | 1,46 | 1,61 | 1,75 | 1,94 | 2,11 | 2,32 | 2,52 | 2,73 | 2,97 |
|
|
|
|
|
|
|
26,9 | 1,23 | 1,4 | 1,56 | 1,72 | 1,87 | 2,07 | 2,26 | 2,49 | 2,7 | 2,94 | 3,2 | 3,47 |
|
|
|
|
|
|
30 |
| 1,57 | 1,76 | 1,94 | 2,11 | 2,34 | 2,56 | 2,83 | 3,08 | 3,37 | 3,68 | 4,01 |
|
|
|
|
|
|
31,8 |
| 1,67 | 1,87 | 2,07 | 2,26 | 2,5 | 2,74 | 3,03 | 3,3 | 3,62 | 3,96 | 4,32 | 4,7 |
|
|
|
|
|
33,7 |
| 1,78 | 1,99 | 2,2 | 2,41 | 2,67 | 2,93 | 3,24 | 3,54 | 3,88 | 4,26 | 4,66 | 5,07 |
|
|
|
|
|
38 |
|
| 2,27 | 2,51 | 2,75 | 3,05 | 3,35 | 3,72 | 4,07 | 4,47 | 4,93 | 5,41 | 5,92 | 6,34 |
|
|
|
|
42,4 |
|
| 2,55 | 2,82 | 3,09 | 3,44 | 3,79 | 4,21 | 4,61 | 5,08 | 5,61 | 6,18 | 6,79 | 7,29 | 7,99 |
|
|
|
44,5 |
|
| 2,69 | 2,98 | 3,26 | 3,63 | 4 | 4,44 | 4,87 | 5,37 | 5,94 | 6,55 | 7,2 | 7,75 | 8,51 | 9,09 |
|
|
48,3 |
|
| 2,93 | 3,25 | 3,56 | 3,97 | 4,37 | 4,86 | 5,34 | 5,9 | 6,53 | 7,21 | 7,95 | 8,57 | 9,45 | 10,1 | 11 |
|
51 |
|
| 3,1 | 3,44 | 3,77 | 4,21 | 4,64 | 5,16 | 5,67 | 6,27 | 6,94 | 7,69 | 8,48 | 9,16 | 10,1 | 10,9 | 11,9 |
|
54 |
|
| 3,3 | 3,65 | 4,01 | 4,47 | 4,93 | 5,49 | 6,04 | 6,68 | 7,41 | 8,21 | 9,08 | 9,81 | 10,9 | 11,7 | 12,8 |
|
57 |
|
|
| 3,87 | 4,25 | 4,74 | 5,23 | 5,83 | 6,41 | 7,1 | 7,88 | 8,74 | 9,67 | 10,5 | 11,6 | 12,5 | 13,7 | 15 |
60,3 |
|
|
| 4,11 | 4,51 | 5,03 | 5,55 | 6,19 | 6,82 | 7,55 | 8,39 | 9,32 | 10,3 | 11,2 | 12,4 | 13,4 | 14,7 | 16,1 |
63,5 |
|
|
| 4,33 | 4,76 | 5,32 | 5,87 | 6,55 | 7,21 | 8 | 8,89 | 9,88 | 10,9 | 11,9 | 13,2 | 14,2 | 15,7 | 17,3 |
70 |
|
|
| 4,8 | 5,27 | 5,9 | 6,51 | 7,27 | 8,01 | 8,89 | 9,9 | 11 | 12,2 | 13,3 | 14,8 | 16 | 17,7 | 19,5 |
73 |
|
|
| 5,01 | 5,51 | 6,16 | 6,81 | 7,6 | 8,38 | 9,31 | 10,4 | 11,5 | 12,8 | 13,9 | 15,5 | 16,8 | 18,7 | 20,6 |
76,1 |
|
|
| 5,24 | 5,75 | 6,44 | 7,11 | 7,95 | 8,77 | 9,74 | 10,8 | 12,1 | 13,4 | 14,6 | 16,3 | 17,7 | 19,6 | 21,7 |
82,5 |
|
|
|
| 6,26 | 7 | 7,74 | 8,66 | 9,56 | 10,6 | 11,8 | 13,2 | 14,7 | 16 | 17,9 | 19,4 | 21,6 | 23,9 |
88,9 |
|
|
|
| 6,76 | 7,57 | 8,38 | 9,37 | 10,3 | 11,5 | 12,8 | 14,3 | 16 | 17,4 | 19,5 | 21,1 | 23,6 | 26,2 |
101,6 |
|
|
|
|
| 8,7 | 9,63 | 10,8 | 11,9 | 13,3 | 14,8 | 16,5 | 18,5 | 20,1 | 22,6 | 24,6 | 27,5 | 30,6 |
108 |
|
|
|
|
| 9,27 | 10,3 | 11,5 | 12,7 | 14,1 | 15,8 | 17,7 | 19,7 | 21,5 | 24,2 | 26,3 | 29,4 | 32,8 |
114,3 |
|
|
|
|
| 9,83 | 10,9 | 12,2 | 13,5 | 15 | 16,8 | 18,8 | 21 | 22,9 | 25,7 | 28 | 31,4 | 35,1 |
127 |
|
|
|
|
|
| 12,1 | 13,6 | 15 | 16,8 | 18,8 | 21 | 23,5 | 25,7 | 28,9 | 31,5 | 35,3 | 39,5 |
133 |
|
|
|
|
|
| 12,7 | 14,3 | 15,8 | 17,6 | 19,7 | 22 | 24,7 | 27 | 30,3 | 33,1 | 37,1 | 41,6 |
139,7 |
|
|
|
|
|
| 13,4 | 15 | 16,6 | 18,5 | 20,7 | 23,2 | 26 | 28,4 | 32 | 34,9 | 39,2 | 43,9 |
152,4 |
|
|
|
|
|
|
| 16,4 | 18,2 | 20,3 | 22,7 | 25,4 | 28,5 | 31,2 | 35,1 | 38,4 | 43,1 | 48,4 |
159 |
|
|
|
|
|
|
| 17,1 | 19 | 21,2 | 23,7 | 26,6 | 29,8 | 32,6 | 36,7 | 40,1 | 45,2 | 50,7 |
168,3 |
|
|
|
|
|
|
| 18,2 | 20,1 | 22,5 | 25,2 | 28,2 | 31,6 | 34,6 | 39 | 42,7 | 48 | 54 |

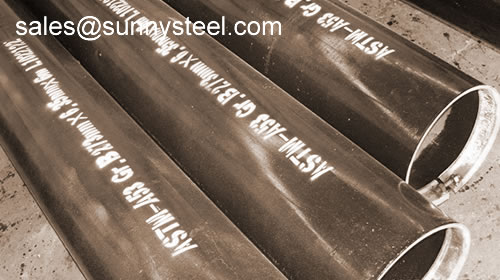

Standard: ASTM A53
ASTM A53 Standard specification covers Seamless and Welded, Black and Hot-Dipped Galvanized nominal (average) wall pipe for coiling, bending, flanging and other special purposes and is suitable for welding.
A53 pipe comes in three types and two grades
- A53 Type F, which is longitudinally furnace butt welded or continuous welded (Grade A only)
- A53 Type E, which is longitudinally electric resistance welded (Grades A and B)
- A53 Type S, which is seamless pipe, produced by hot working, and possibly cold finishing, the steel (Grades A and B). ASTM A53, Type S is now currently an outdated specification and has been replaced by ASTM A106 specification for seamless carbon steel pipe.
Dimensions
N.S. | O.D. | Schedule |
|||||||||||||
STD | 40 | XS | 80 | 120 | 160 | XXS | |||||||||
mm | mm | kg/m | mm | kg/m | mm | kg/m | mm | kg/m | mm | kg/m | mm | kg/m | mm | kg/m | |
3/8 | 17,1 | 2,31 | 0,84 | 2,31 | 0,84 | 3,2 | 1,1 | 3,2 | 1,1 | - | - | - | - | - | - |
1/2 | 21,3 | 2,77 | 1,27 | 2,77 | 1,27 | 3,73 | 1,62 | 3,73 | 1,62 | - | - | - | - | - | - |
3/4 | 26,7 | 2,87 | 1,69 | 2,87 | 1,69 | 3,91 | 2,2 | 3,91 | 2,2 | - | - | - | - | - | - |
1 | 33,4 | 3,38 | 2,5 | 3,38 | 2,5 | 4,55 | 3,24 | 4,55 | 3,24 | - | - | - | - | - | - |
1 1/4 | 42,2 | 3,56 | 3,39 | 3,56 | 3,39 | 4,85 | 4,47 | 4,85 | 4,47 | - | - | - | - | - | - |
1 1/2 | 48,3 | 3,68 | 4,05 | 3,68 | 4,05 | 5,08 | 5,41 | 5,08 | 5,41 | - | - | - | - | - | - |
2 | 60,3 | 3,91 | 5,44 | 3,91 | 5,44 | 5,54 | 7,48 | 5,54 | 7,48 | - | - | 8,74 | 11,11 | 11,07 | 13,44 |
2 1/2 | 73 | 5,16 | 8,63 | 5,16 | 8,63 | 7,01 | 11,41 | 7,01 | 11,41 | - | - | 9,53 | 14,92 | - | - |
3 | 88,9 | 5,49 | 11,29 | 5,49 | 11,29 | 7,62 | 15,27 | 7,62 | 15,27 | - | - | - | - | - | - |
3 1/2 | 101,6 | 5,74 | 13,57 | 5,74 | 13,57 | 8,08 | 18,63 | 8,08 | 18,63 | - | - | - | - | - | - |
4 | 114,3 | 6,02 | 16,07 | 6,02 | 16,07 | 8,56 | 22,32 | 8,56 | 22,32 | 11,13 | 28,32 | 13,49 | 33,54 | - | - |
5 | 141,3 | 6,55 | 21,77 | 6,55 | 21,77 | 9,53 | 30,97 | 8,53 | 30,97 | 12,7 | 40,28 | - | - | - | - |
6 | 168,3 | 7,11 | 28,26 | 7,11 | 28,26 | 10,97 | 42,56 | 10,97 | 42,56 | 14,27 | 54,2 | - | - | - | - |
- Weight per unit calculation formula:
- w = (O.D. - W.T.) x W.T. x 0.0246615 (kg/m)
- w = (O.D. - W.T.) x W.T. x 10.68 (lb/ft)
Steel Requirements
Standard | Steel grade | Chemical requirements | Mechanical requirements | ||||||
C | Mn | P | S | Si | Tensile | Yield strength | Elongation | ||
max. | max. | max. | max. | max. | strength | A min. | |||
(%) | (%) | (%) | (%) | (%) | N/mm2 | N/mm2 | (%) | ||
|
| A | 0,25 | 0,95 | 0,05 | 0,045 | - | min. 330 | min. 210 | calc. acc.to |
B | 0,3 | 1,02 | 0,05 | 0,045 | - | min. 415 | min. 240 | wall thick. | |
DIN 1629
| ST 35 | 0,17 | - | 0,025 | 0,025 | 0,35 | 340-470 | min. 235 | 25 |
ST 37 | 0,17 | - | 0,04 | 0,03 | - | 350-480 | min. 235 | 25 | |
ST 45 | 0,21 | - | 0,04 | 0,025 | 0,35 | 440-570 | min. 255 | 21 | |
ST 52 | 0,22 | - | 0,04 | 0,03 | - | 500-650 | min. 255 | 21 | |
GOST
| ST 10 | 0,07-0,14 | 0,35-0,65 | 0,03 | 0,03 | 0,17-0,37 | 354-480 | min. 255 | 25 |
ST 20 | 0,07-0,14 | 0,35-0,65 | 0,03 | 0,03 | 0,17-0,37 | 420-550 | min. 265 | 21 | |
-
Note:
- LENGTHS
- Random length: 4,00-12,00 meters (13,1-40,1 ft) for W.T. < 11,00 mm
- 11,00 mm ">4,00-10,00 meters (13,1-33,0 ft) for W.T. > 11,00 mm
- Fixed lengths within the manufacture lengths range, Tolerances: ± 100 mm (± 3,94 ft)
- PROTECTION
- Unprotected or external oiled/external varnished
- At customers each pipe is provided with plastic protectors at both ends
- MARKING
- Die stamping or/and paint stenciled according to standard or per customer request
- Technical details can be also marked on tags attached to each bundle.
- DELIVERY
- In bundles of maximum 2500 Kg, tied in minimum four places with steel strips.
- MILL TEST REPORT
- Mill test reports are issued to customer requirements.
- Usually they comply with EN 10204 - 3.1.B (DIN 50049 - 3.1.B)
